Macro Multi Export/fr
|
|
| Description |
|---|
| Exportez simultanément les corps sélectionnés vers plusieurs formats de fichiers (STL, STEP, 3MF, OBJ, IGES, BREP, PLY, AMF) à l'aide d'une boîte de dialogue conviviale permettant de sélectionner le format et de configurer la sortie. Version macro : 0.6.2 Date dernière modification : 2026-01-18 Version FreeCAD : 0.21+ Téléchargement : Icône de la barre d'outils Auteur: Spkane |
| Auteur |
| Spkane |
| Téléchargement |
| Icône de la barre d'outils |
| Liens |
| Page des macros Comment installer une macro Comment créer une barre d'outils |
| Version Macro |
| 0.6.2 |
| Dernière modification |
| 2026-01-18 |
| Version(s) FreeCAD |
| 0.21+ |
| Raccourci clavier |
| None |
| Voir aussi |
| Std Exporter, Import Export |
Description
Cette macro offre un moyen pratique d'exporter simultanément les objets FreeCAD sélectionnés vers plusieurs formats de fichiers. Au lieu d'exporter vers chaque format individuellement, vous pouvez sélectionner tous les formats souhaités dans une seule boîte de dialogue et les exporter simultanément.
Formats d'exportation pris en charge :
- STL - Stéréolithographie (couramment utilisé pour l'impression 3D)
- STEP - Norme pour l'échange de données sur les produits (échange CAO)
- 3MF - Format de fabrication 3D (format d'impression 3D moderne)
- OBJ - Wavefront OBJ (graphiques 3D et moteurs de jeux)
- IGES - Initial Graphics Exchange Specification (format CAO hérité)
- BREP - Format natif OpenCASCADE (conserve la géométrie exacte)
- PLY - Format de fichier polygonal (numérisation et impression 3D)
- AMF - Format de fabrication additive (impression 3D basée sur XML)
Fonctions :
- Exportation vers plusieurs formats en une seule opération.
- Boîte de dialogue conviviale pour la sélection du format.
- Répertoire de sortie et nom de fichier de base configurables.
- Paramètres de tolérance du maillage pour les exportations STL/OBJ/PLY/3MF/AMF.
- Aperçu des fichiers à créer.
- Boutons de sélection rapide : « Select All », « Select None », « Reset Defaults ».
- Formats par défaut : STL, STEP et 3MF sont présélectionnés.
Utilisation
- Sélectionnez un ou plusieurs objets dans la vue 3D que vous souhaitez exporter.
- Exécutez la macro à partir de Macro → Macros → MultiExport → Lancer.

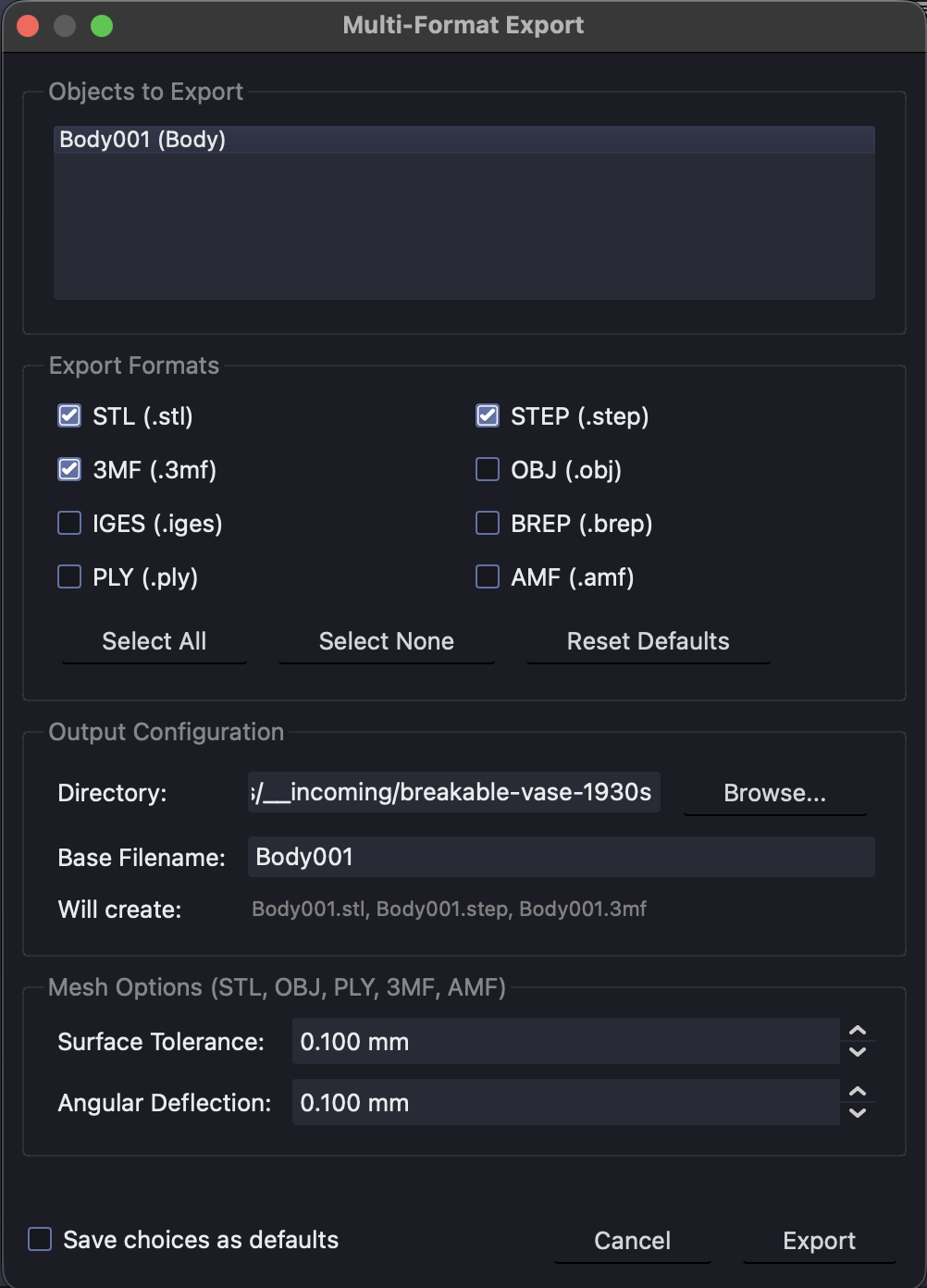

- Dans la boîte de dialogue :
- Vérifiez les objets sélectionnés dans la section « Objects to Export ».
- Cochez les formats vers lesquels vous souhaitez exporter (STL, STEP, 3MF sont sélectionnés par défaut).
- Choisissez un répertoire de sortie à l'aide du bouton « Browse... ».
- Entrez un nom de fichier de base (l'extension de format sera ajoutée automatiquement).
- Vous pouvez éventuellement ajuster les paramètres de tolérance du maillage pour les formats basés sur le maillage.
- Cliquez sur « Export » pour créer les fichiers.
Conditions
- FreeCAD 0.21 ou version ultérieure.
- Objets avec des formes solides (corps Part ou PartDesign).
Installation
- Installez via le gestionnaire d'extensions FreeCAD ou manuellement à partir du dépôt freecad-macro-3d-print-multi-export sur GitHub.
Code source
Le code source complet est hébergé sur GitHub :
Liens
- Documentation complète : guides et tutoriels complets.
- Dépôt sur GitHub : code source et suivi des problèmes.
- Std Exporter : fonction d'exportation intégrée à FreeCAD.
- Import Export : présentation des formats d'importation/exportation de FreeCAD.
