Dla starej wersji (wersja 1.1 i poniżej) narzędzia polilinia zobacz stronę Utwórz polilinię (starsze).

Szkicownik: Utwórz polilinię

Lokalizacja w menu
Szkic → Geometrie → Polilinia
Środowisko pracy
Szkicownik
Domyślny skrót
G M
Wprowadzono w wersji
26.3
Zobacz także
Utwórz linię

Opis

Narzędzie Utwórz poliliniętworzy serię linii i segmentów łuków połączonych za pośrednictwem ich punktów końcowych. To narzędzie ma opcję tworzenia zaokrągleń.

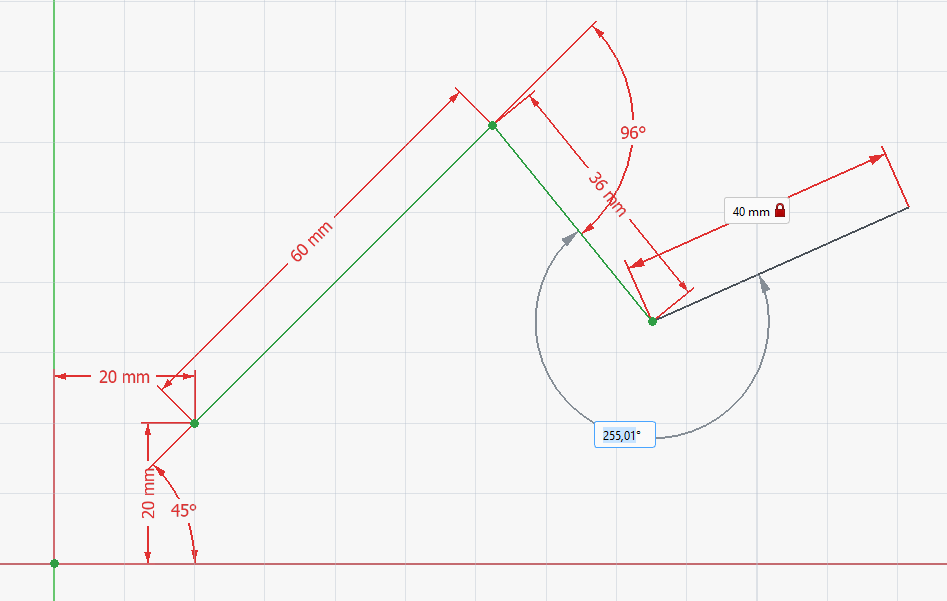

Polilinia tworzona z parametrami Pos-OVP i Dim-OVP

Użycie

Zapoznaj się również z informacjami na stronie Pomoce kreślarskie.

Pos-OVP = Pozycyjne Parametry w widoku.
Dim-OVP = Wymiarowe parametry w widoku.

  1. Istnieje kilka sposobów na wywołanie tego polecenia:
    • Naciśnij przycisk Polilinia.
    • Wybierz z menu opcję Szkic → Geometrie → Polilinia.
    • Kliknij prawym przyciskiem myszy w Widoku 3D i wybierz z menu kontekstowego opcję Polilinia.
    • Użyj skrótu klawiaturowego: G, a następnie M.
  2. Kursor zmienia się w krzyżyk z ikoną narzędzia.
  3. Na górze okna dialogowego Szkicownika pojawia się sekcja Parametry polilinii.
  4. Opcjonalnie naciśnij klawisz F lub zaznacz pole wyboru Zaokrąglenie, aby włączyć lub wyłączyć opcję zaokrąglania. Jeśli opcja ta jest włączona, pomiędzy nowym segmentem a jego poprzednim segmentem zostanie utworzone zaokrąglenie, jeśli jest to możliwe.
  5. Tryby działania narzędzia wymagają istnienia poprzedniego segmentu. Wykonaj jedną z poniższych czynności:
    • Utwórz segment linii:
      1. Wskaż punkt początkowy segmentu linii. W przypadku Pos-OVP możesz też wprowadzić jego współrzędną X i/lub Y.
      2. Wskaż punkt końcowy segmentu linii. W przypadku Dim-OVP możesz też wprowadzić długość i/lub kąt segmentu linii. Kąt jest mierzony względem osi X szkicu.
    • Wskaż punkt końcowy istniejącego segmentu linii lub łuku (wiązania automatyczne muszą być włączone).
  6. Opcjonalnie naciśnij klawisz M lub wybierz z listy rozwijanej w sekcji parametrów inny tryb działania narzędzia:
    • Linia:
      1. Wskaż punkt końcowy segmentu linii. W przypadku Dim-OVP możesz też wprowadzić długość i/lub kąt segmentu linii. Kąt jest mierzony względem poprzedniego segmentu. Wielokrotności kąta 90° nie muszą być wprowadzane — są wykrywane automatycznie i skutkują dodaniem więzów geometrycznych. Jeśli włączona jest preferencja Pokaż pomocnicze linie dla automatycznych więzów kierunkowych ustawień wyświetlania (domyślnie włączona), można również przyciągać do pomocniczej linii kierunkowej.
    • Łuk:
      1. Kierunek ruchu kursora po opuszczeniu punktu końcowego poprzedniego segmentu określa kierunek początkowy łuku (styczny gładki, styczny ostry, prostopadły w lewo, prostopadły w prawo). Jeśli kierunek jest nieprawidłowy, przesuń kursor z powrotem nad punkt końcowy i spróbuj ponownie.
      2. Wskaż punkt końcowy segmentu łuku. W przypadku Dim-OVP możesz też wprowadzić promień i/lub kąt rozwarcia segmentu łuku.
  7. Opcjonalnie powtórz poprzedni krok, aby utworzyć kolejne segmenty.
  8. Aby zakończyć wprowadzanie, wykonaj jedną z poniższych czynności:
    • Przyciągnij do punktu początkowego, aby utworzyć zamkniętą polilinię.
    • Kliknij prawym przyciskiem myszy lub naciśnij Esc, aby utworzyć otwartą polilinię.
  9. Segmenty polilinii zostały utworzone, a także dodane zostały odpowiednie więzy geometryczne oraz więzy oparte na Pos-OVP i Dim-OVP.
  10. Jeśli narzędzie działa w trybie kontynuacji:
    1. Opcjonalnie kontynuuj tworzenie polilinii.
    2. Aby zakończyć, kliknij prawym przyciskiem myszy lub naciśnij Esc, albo uruchom inne narzędzie do tworzenia geometrii lub więzów.
