PartDesign CircularPattern/pl

Projekt Części: Szyk kołowy
Lokalizacja w menu
Projekt Części → Cechy transformacji → Szyk kołowy
Środowisko pracy
Projekt Części
Domyślny skrót
brak
Wprowadzono w wersji
26.3
Zobacz także
Transformacja wielokrotna

Opis

Narzędzie Szyk kołowy powiela wybrane cechy lub aktywną zawartość w koncentrycznych kołowych wzorach. To narzędzie umożliwia wyłączanie indywidualnych elementów szyku.

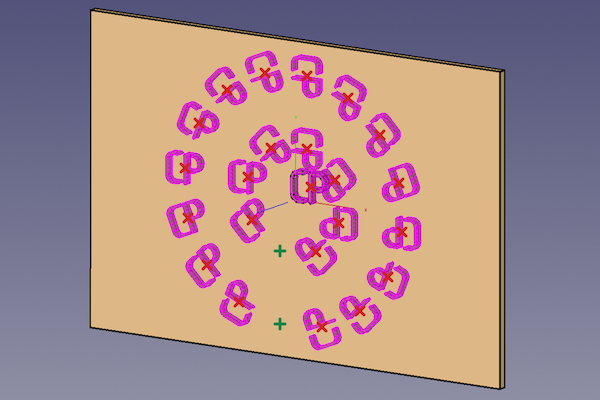

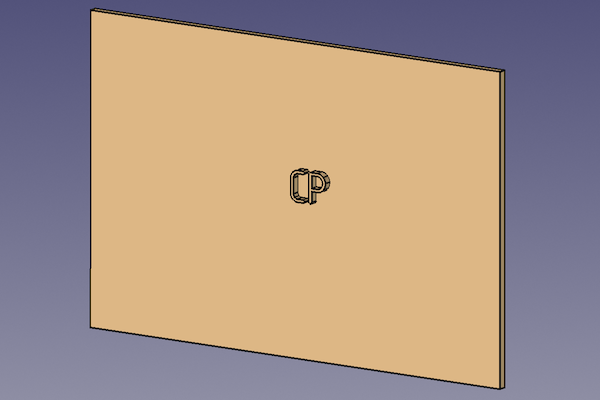

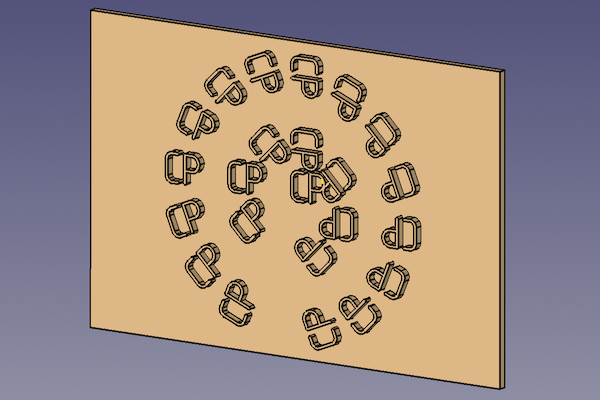

Istniejąca cecha bazowa prostokąta z addytywną cechą w kształcie CP → tryb podglądu "Szyku kołowego" z dezaktywowanymi elementami na samym dole (czerwone symbole x dezaktywują elementy, zielone symbole + je reaktywują) → wynikowa bryła (cecha Szyku kołowego)

Użycie

1. Opcjonalnie aktywuj odpowiednią Zawartość.
2. Opcjonalnie wybierz jedną lub więcej cech w Widoku drzewa lub Widoku 3D.
3. Istnieje kilka sposobów na wywołanie tego polecenia:
   • Naciśnij przycisk Szyk kołowy.
   • Wybierz opcję Projekt Części → Cechy transformacji → Szyk kołowy z menu.
4. Jeśli nie ma aktywnej Zawartości i są dwie lub więcej Zawartości w dokumencie, okno dialogowe Wymagana aktywna Zawartość zostanie otwarte i poprosi o aktywację jednej Zawartości. Jeśli jest pojedyncza Zawartość, zostanie ona aktywowana automatycznie.
5. Panel zadań Parametry szyku kołowego zostanie otwarty. Zobacz Opcje, aby uzyskać więcej informacji.
6. Naciśnij przycisk OK, aby zakończyć.

Opcje

Do zrobienia ...

Właściwości

Dane

Podstawa

• DANEOryginały (LinkList): Lista wybranych cech. Będzie ignorowane, jeśli właściwość DANETryb transformacji jest ustawiona na Cały kształt.
• DANETryb transformacji (Enumeration):

  Cechy (domyślne)

  Cały kształt.

Szyk kołowy

• DANEOś (LinkSub): Oś i środek szyku kołowego
• DANEOdległość promieniowa (Length): Domyślnie 50.0 mm. Odległość między kolejnymi współśrodkowymi okręgami
• DANEOdległość styczna (Length): Domyślnie 25.0 mm. Przybliżona odległość między kolejnymi elementami na tym samym okręgu
• DANELiczba okręgów (IntegerConstraint): Domyślnie 3. Liczba współśrodkowych okręgów, łącznie z okręgiem zawierającym element oryginalny
• DANESymetria (IntegerConstraint): Domyślnie 1. Liczba podziałów symetrii wykorzystywanych do zaokrąglania liczby elementów na każdym okręgu.

Projekt Części

• DANEUdoskonal (Bool): Domyślna wartość to True/pl. Udoskonal kształt (wyczyść zbędne krawędzie) po operacjach.
• DANERozmyta tolerancja (FloatConstraint): Domyślna wartość to -1.0. Rozmyta tolerancja:

  Jeśli wartość > 0: użyj wartości

  Jeśli wartość = 0: pozostaw domyślną wartość

  Jeśli wartość < 0: określ wartość

Transformacja

• DANEWygaszone indeksy (IntegerList): Indeksy instancji szyku, które są wygaszone.
