Projekt Części: Szyk biegunowy
Lokalizacja w menu
Projekt Części → Zastosuj szyk → Szyk biegunowy
Środowisko pracy
Projekt Części
Domyślny skrót
brak
Wprowadzono w wersji
-
Zobacz także
Transformacja wielokrotna

Opis

Narzędzie Szyk biegunowy tworzy szyk biegunowy wybranych cech lub aktywnej zawartości ^{dostępne w wersji 1.0}.

Powyżej: kieszeń w kształcie szczeliny (B) wykonana na bazie bryły (A, zwana również podstawą) jest używana do tworzenia szyku biegunowego. Wynik (C) jest pokazany po prawej stronie.

dostępne w wersji 26.3: To narzędzia pozwala wyłączać indywidualne elementy szyku i edytować każdy kąt indywidualnie.

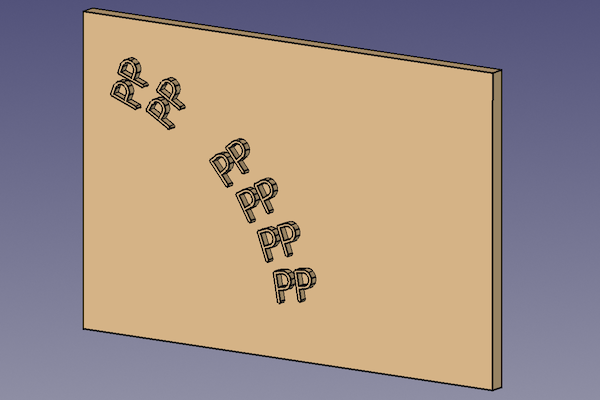

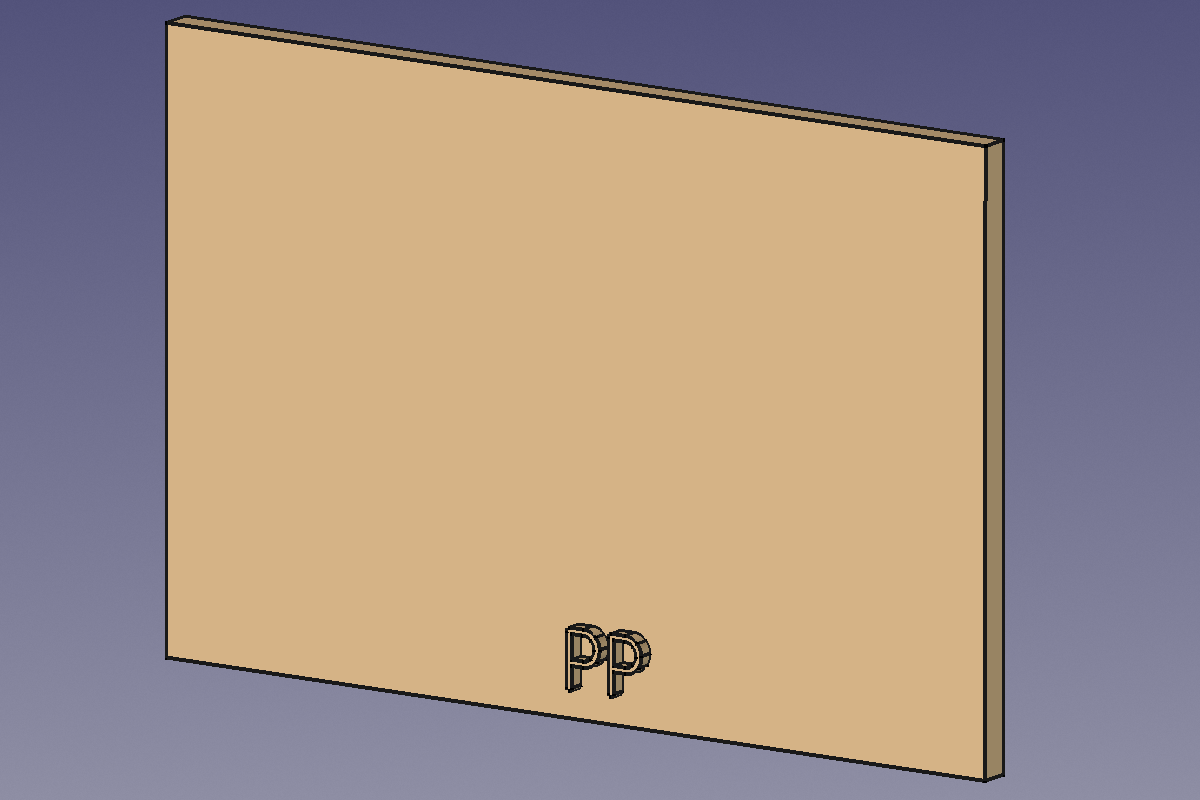

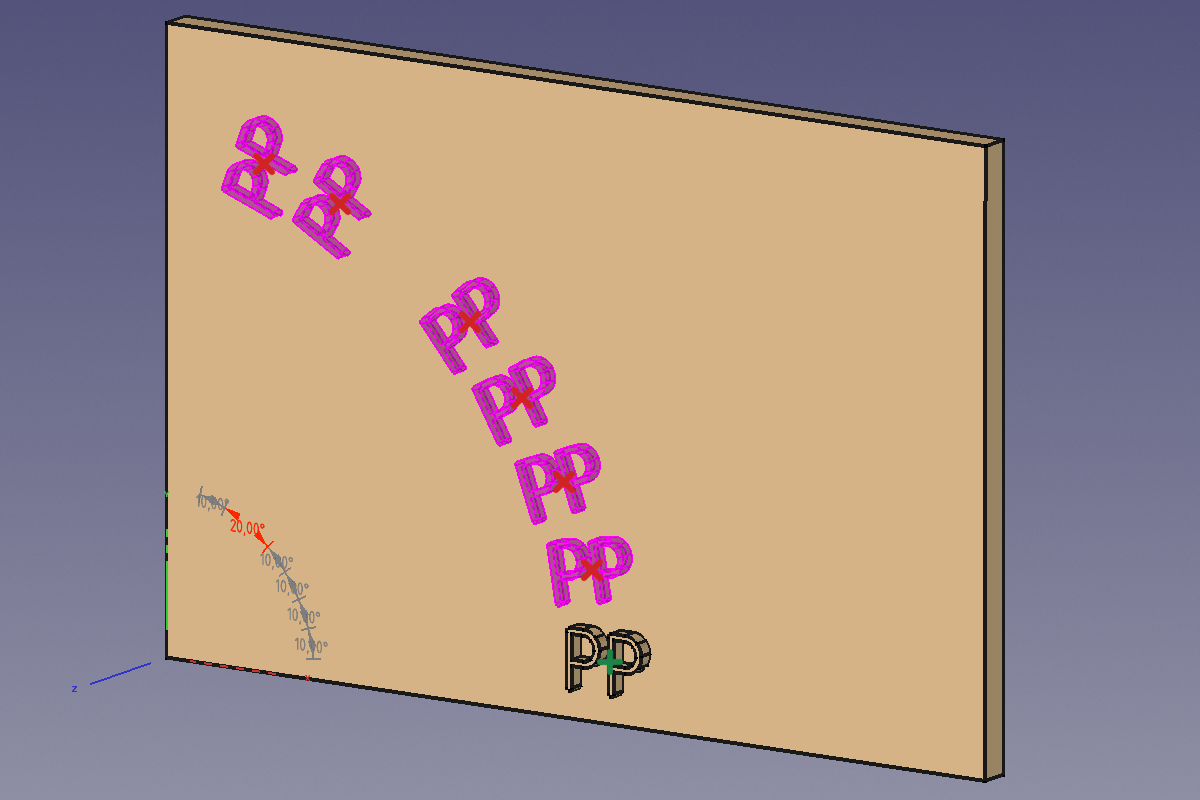

Istniejąca cecha bazowa prostokąta z addytywną cechą w kształcie PP → tryb podglądu "Szyku biegunowego" z dezaktywowanym oryginalnym elementem (czerwone symbole x dezaktywują elementy, zielone symbole + je reaktywują) i indywidualnie ustawiony przedostatni kąt (szare wymiary: ogólne kąty, czerwony wymiar: indywidualny kąt) → wynikowa bryła (cecha Szyku biegunowego)

Użycie

Tworzenie

1. Opcjonalnie aktywuj właściwą bryłę.
2. Opcjonalnie wybierz jedną lub więcej cech w oknie Widoku drzewa lub w oknie Widoku 3D.
3. Istnieje kilka sposobów wywołania narzędzia:
   • Naciśnij przycisk Szyk biegunowy,
   • Wybierz opcję z menu Projekt Części → Cechy przekształceń → Szyk biegunowy.
4. Jeśli nie ma aktywnej Zawartości, a w dokumencie są dwie lub więcej Zawartości, otworzy się okno dialogowe Wymagana jest aktywna zawartość i poprosi o uaktywnienie jednej z nich. Jeśli istnieje jedna Zawartość, zostanie ona aktywowana automatycznie.
5. Otwarty zostanie panel zadań Parametry szyku biegunowego. Zobacz Opcje, aby uzyskać więcej informacji.
6. Naciśnij przycisk OK, aby zakończyć.

Edycja

1. Wykonaj jedną z następujących czynności:
   • Kliknij dwukrotnie obiekt Szyk biegunowy w oknie Widoku drzewa.
   • Kliknij prawym przyciskiem myszy obiekt Szyk biegunowy w oknie Widoku drzewa i wybierz opcję Edycja funkcji szyku biegunowego z menu podręcznego.
2. Otworzy się Panel zadań Parametry Szyku biegunowego. Więcej informacji można znaleźć w sekcji Opcje.
3. Naciśnij przycisk OK, aby zakończyć.

Opcje

• Wybierz tryb:
  • Przekształć Zawartość: Przekształca cały kształt bazowej cechy (domyślnie). dostępne w wersji 1.0
  • Przekształć kształty narzędzi: Przekształca indywidualne kształty narzędzi wybranych cech.
    • Aby dodać cechy:
      1. Naciśnij przycisk Dodaj cechę.
      2. Wybierz cechę w Widoku drzewa lub w Widoku 3D.
      3. Powtórz, aby dodać więcej cech.
    • Aby usunąć cechy:
      1. Naciśnij przycisk Usuń cechę.
      2. Wykonaj jedną z następujących czynności:
         • Wybierz cechę w Widoku drzewa lub w Widoku 3D.
         • Wybierz cechę na liście i naciśnij klawisz Del.
         • Kliknij prawym przyciskiem myszy cechę na liście i wybierz Usuń z menu kontekstowego.
      3. Powtórz, aby usunąć więcej cech.
    • Jeśli w szyku znajduje się kilka cech, ich kolejność może mieć znaczenie. Zobacz Kolejność cech.
• Oś:
  • Naciśnij przycisk , aby odwrócić kierunek szyku.
  • Określ odniesienie osi:
    • Oś normalna szkicu: Oś Z szkicu (dostępne tylko dla cech opartych na szkicu).
    • Oś pionowa szkicu: Oś Y szkicu (jak wyżej).
    • Oś pozioma szkicu: Oś X szkicu (jak wyżej).
    • Linia konstrukcyjna #: Osobny wpis dla każdej linii konstrukcyjnej w szkicu (jak wyżej).
    • Bazowa oś X: Oś X Bryły.
    • Bazowa oś Y: Oś Y Bryły.
    • Bazowa oś Z: Oś Z Bryły.
    • Wybierz odniesienie…: Wybierz Linię konstrukcyjną w Widoku drzewa bądź Linię konstrukcyjną lub krawędź w Widoku 3D.
  • introduced in 1.0: Określ kąt Tryb:
    • Całkowity kąt: Jeśli kąt jest mniejszy niż 360°, wystąpienia są równomiernie rozmieszczone od 0° (pierwsze wystąpienie) do podanego kąta (ostatnie wystąpienie). Jeśli kąt wynosi 360°, wystąpienia są równomiernie rozmieszczone wokół okręgu. Dla n wystąpień kąt 360° jest równoważny kątowi 360°*(1-1/n).
    • introduced in 1.0: Rozstaw kątowy: Wprowadź kąt od danego punktu na pierwszym wystąpieniu do tego samego punktu na kolejnym wystąpieniu. Dla n wystąpień: Całkowity kąt = (n-1)*Rozstaw.
  • Określ liczbę Wystąpienia (łącznie z oryginalną cechą).
• dostępne w wersji 26.3: Wartości kąta lub odsunięcia i liczby wystąpień można również edytować za pomocą Parametrów wyświetlanych na ekranie w Widoku 3D.
• Jeśli pole wyboru Przelicz po zmianie jest zaznaczone, widok będzie się aktualizował w czasie rzeczywistym.

Kolejność cech

Jeśli niektóre z wybranych cech są addytywne, a inne subtraktywne, ich kolejność może mieć wpływ na efekt końcowy. Kolejność można zmienić, przeciągając poszczególne cechy na liście.

Efekty kolejności występowania elementów

Właściwości

Dane

Podstawowe

• DANEOryginały (LinkList): Lista wybranych cech. Będzie ignorowane, jeśli właściwość DANETryb transformacji jest ustawiona na Cały kształt.
• DANETryb transformacji (Enumeration):

  Cechy (domyślne)

  Cały kształt.

Projekt Części

• DANEUdoskonal (Bool): Domyślna wartość to True/pl. Udoskonal kształt (wyczyść zbędne krawędzie) po operacjach.
• DANERozmyta tolerancja (FloatConstraint): Domyślna wartość to -1.0. Rozmyta tolerancja:

  Jeśli wartość > 0: użyj wartości

  Jeśli wartość = 0: pozostaw domyślną wartość

  Jeśli wartość < 0: określ wartość

Szyk biegunowy

• DANEOś (LinkSub): Oś obrotu szyku. Może to być oś bazowa, oś szkicu, krawędź kołowa lub normalna do ściany płaskiej.

  Ta właściwość jest używana tylko wtedy, gdy właściwość DANETryb ma wartość Rozstaw.

• DANEOdwrócone (Bool): Domyślnie False/pl. Odwraca kierunek szyku z przeciwnego do ruchu wskazówek zegara (domyślnie) na zgodny z ruchem wskazówek zegara.
• DANETryb (Enumeration): Określa sposób definiowania wymiarów szyku.

  Rozstaw: Używa kąta całkowitego mierzonego od pierwszego do ostatniego wystąpienia.

  Odstęp (domyślnie): Używa kąta między kolejnymi wystąpieniami.

• DANE (ReadOnly)Kąt (Angle): Domyślnie 360.0 deg. Całkowity kąt szyku, mierzony od pierwszego do ostatniego wystąpienia.
• DANEOdsunięcie (Angle): Domyślnie 50.0 deg. Odległość kątowa między kolejnymi wystąpieniami szyku.

  Ta właściwość jest używana tylko wtedy, gdy właściwość DANETryb ma wartość Spacing.

• DANEOdstępy (FloatList): Domyślnie [-1.0]. Lista niestandardowych odstępów kątowych między wystąpieniami. Jeśli wartość wynosi -1, dla danego odstępu używana jest globalna wartość właściwości "Offset". Lista powinna zawierać o jeden element mniej niż liczba wystąpień.
• DANEWzór odstępów (FloatList): Domyślnie [0.0]. Określa powtarzający się wzór odstępów. Na przykład lista [10, 20] spowoduje utworzenie naprzemiennych odstępów o wartościach 10 mm i 20 mm. (Funkcja eksperymentalna, która może ulec zmianie. Aby ją włączyć w interfejsie użytkownika, można dodać parametr logiczny "ExperiementalFeature" w ustawieniach Preferences/Mod/Part).
• DANEOccurrences (IntegerConstraint): Domyślnie 2. Całkowita liczba wystąpień w szyku, wliczając oryginalny element.

Transformacja

• DANEWygaszone indeksy (IntegerList): Indeksy instancji szyku, które są wygaszone. dostępne w wersji 26.3

Ograniczenia

• Każdy kształt w szyku, który nie pokrywa się z elementem nadrzędnym, zostanie wykluczony. Zapewnia to, że Zawartość środowiska Projekt Części zawsze składa się z jednej, ciągłej bryły.
• Szyki Projektu Części nie są jeszcze tak zoptymalizowane jak ich odpowiedniki Rysunku Roboczego. Dlatego dla dużej liczby instancji powinieneś rozważyć użycie narzędzia Rysunek Roboczy: Szyk biegunowy zamiast tego, w połączeniu z operacją logiczną środowiska Część. Może to wymagać poważnych zmian w twoim modelu, ponieważ opuszczasz środowisko Projekt Części i dlatego nie możesz po prostu kontynuować dalszych funkcji Projektu Części w tej samej Zawartości. Przykład pokazano na Forum.
• Nie można zastosować szyku bezpośrednio do innego szyku, czy to biegunowego, liniowego czy odbicia lustrzanego. Do tego potrzebna jest funkcja Transformacji wielokrotnej.
