PartDesign PathPattern/pl

Projekt Części: Szyk po ścieżce
Lokalizacja w menu
Projekt Części → Cechy transformacji → Szyk po ścieżce
Środowisko pracy
Projekt Części
Domyślny skrót
brak
Wprowadzono w wersji
26.3
Zobacz także
Transformacja wielokrotna

Opis

Narzędzie Szyk po ścieżce duplikuje wybrane cechy lub aktywną zawartość wzdłuż ścieżki. To narzędzie umożliwia wyłączanie indywidualnych elementów szyku.

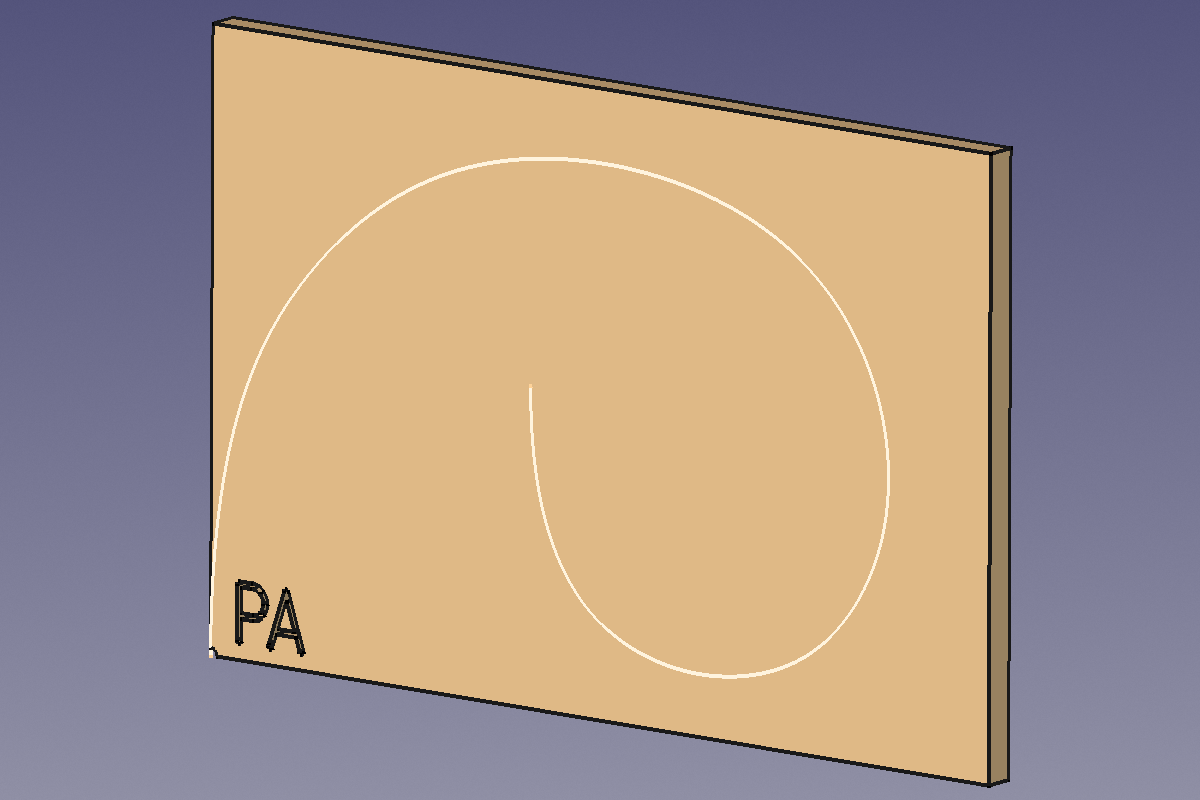

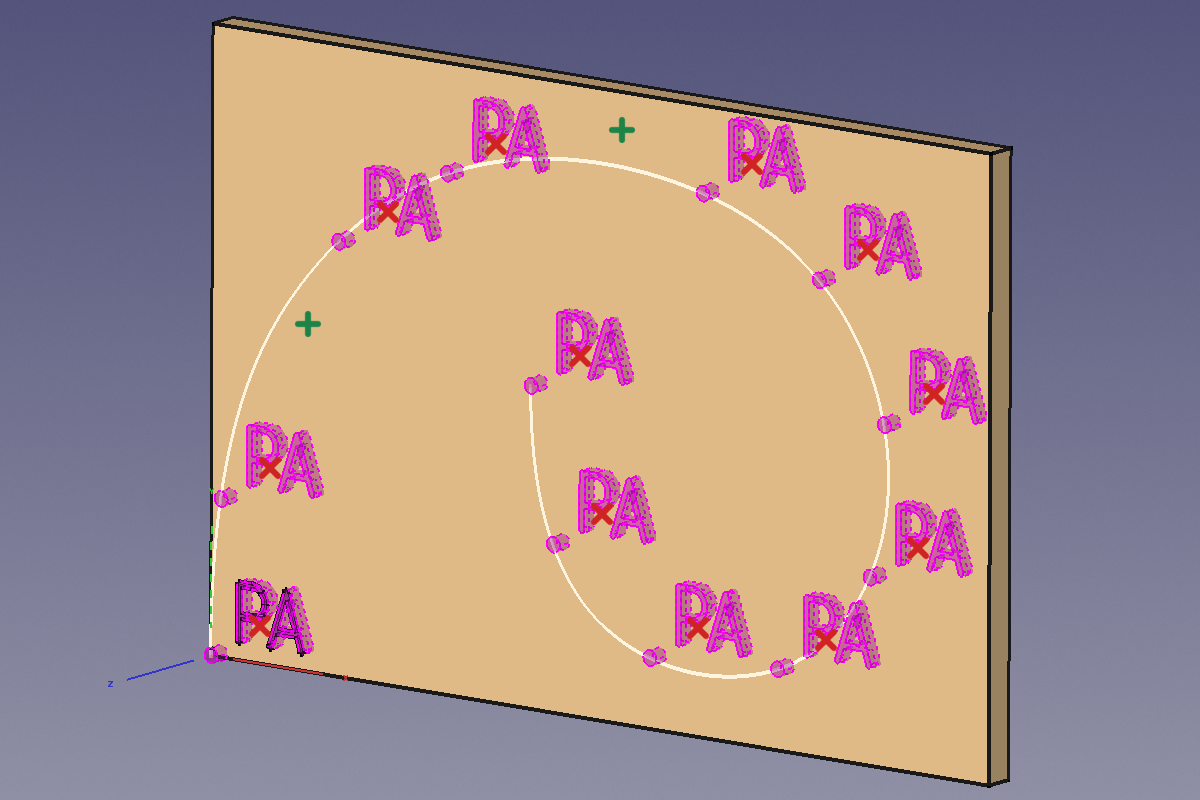

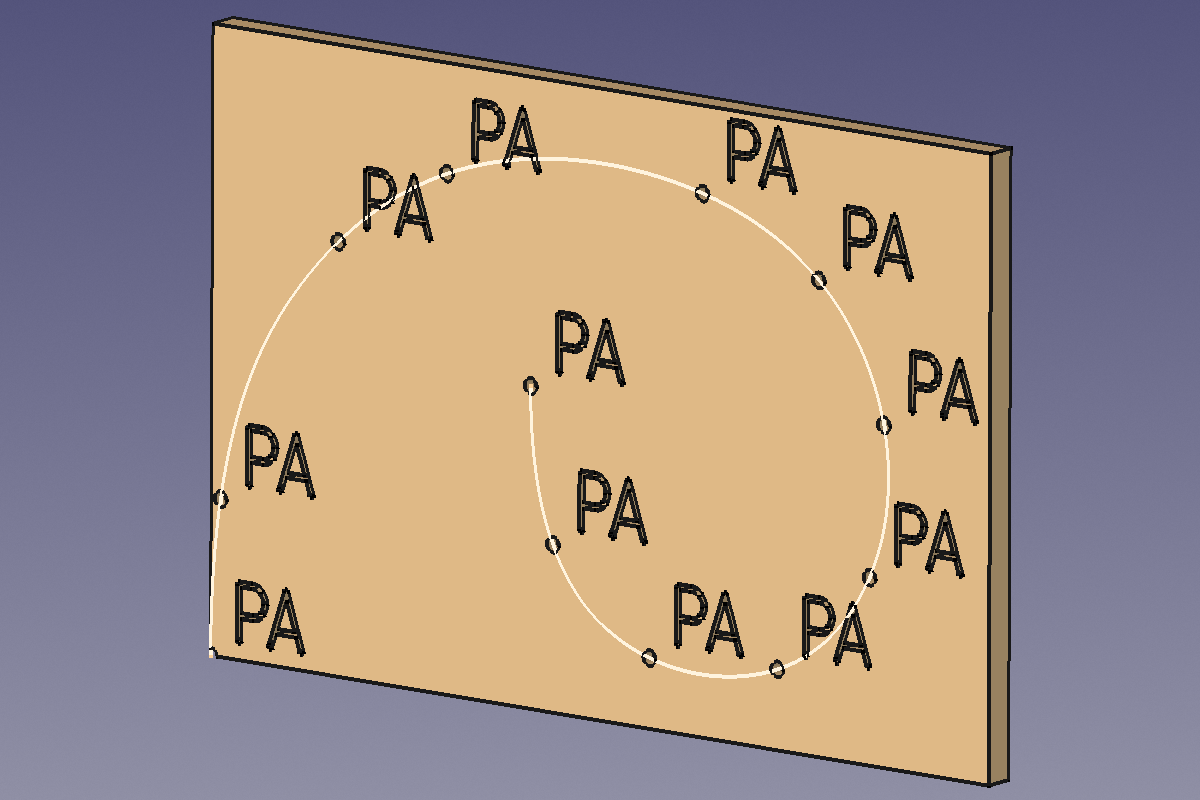

Istniejąca cecha bazowa prostokąta z subtraktywną cechą w kształcie PA → tryb podglądu "Szyku po ścieżce" z dezaktywowanym trzecim i szóstym elementem (czerwone symbole x dezaktywują elementy, zielone symbole + je reaktywują) → wynikowa bryła (cecha Szyku po ścieżce) - dodatkowa kropka ma pokazywać położenie początku elementu na ścieżce

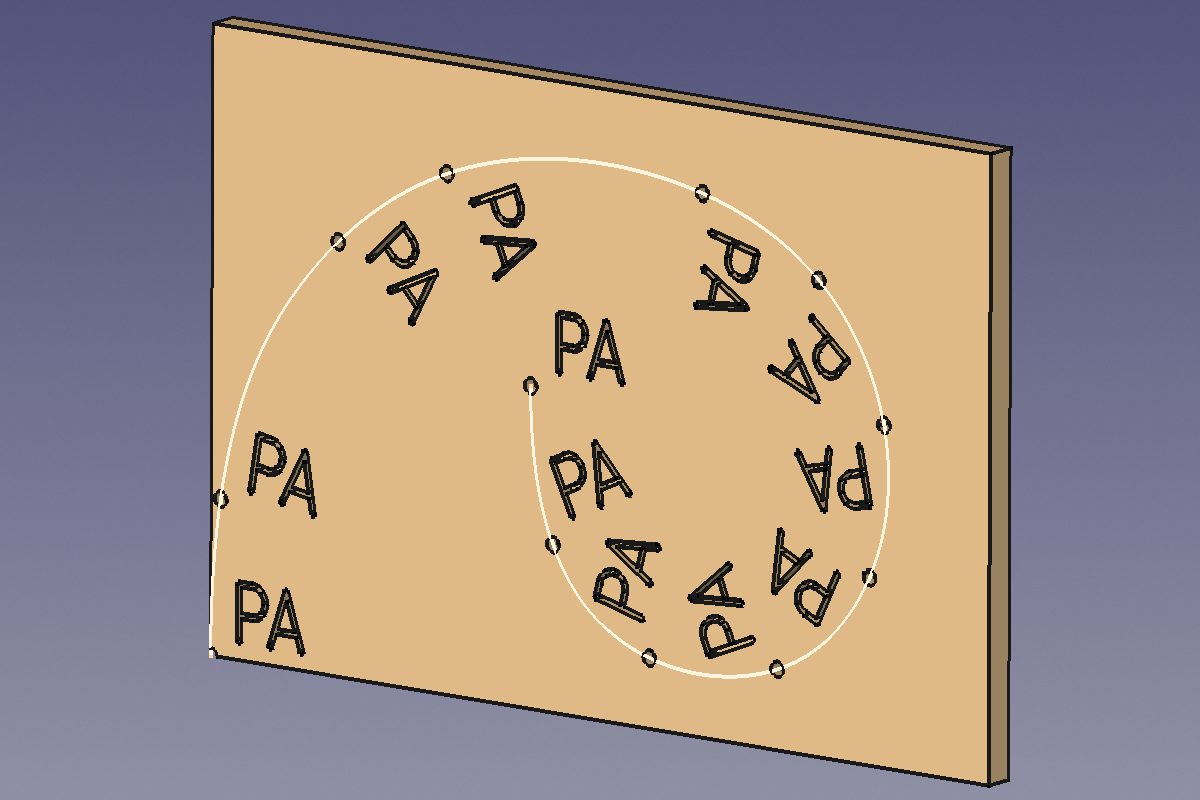

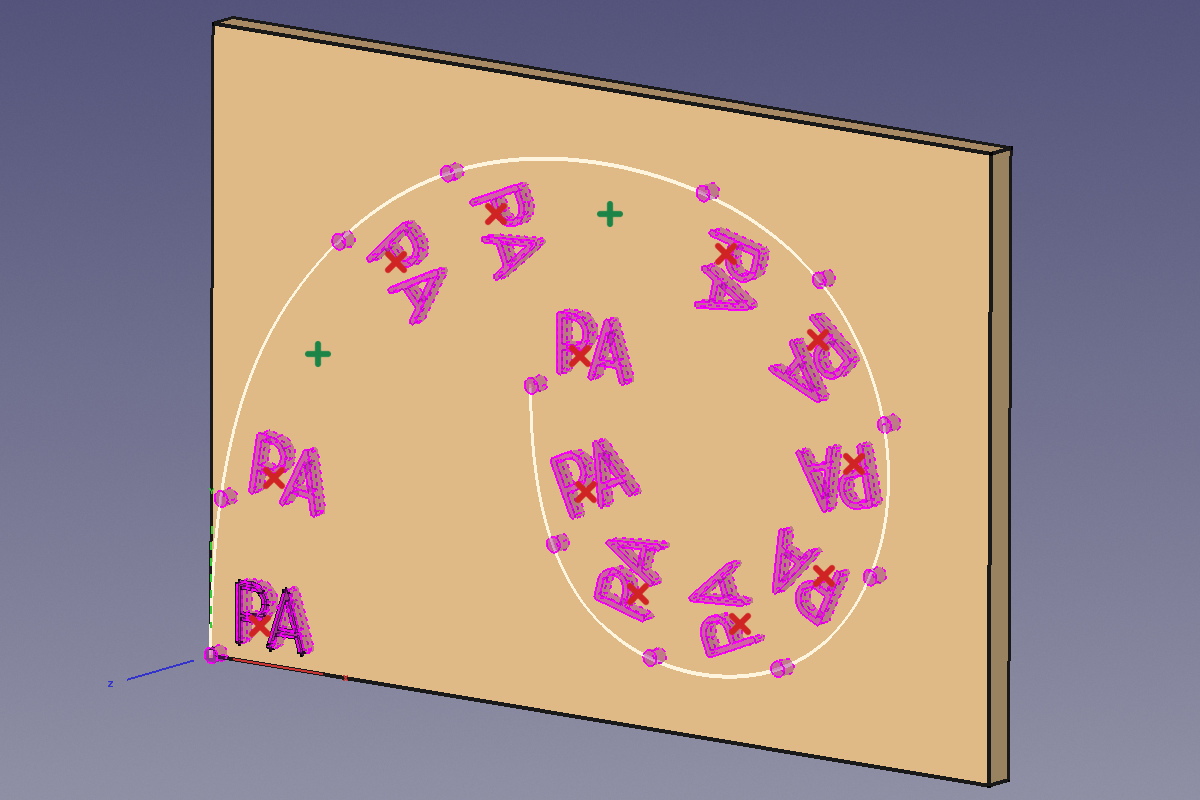

Ta sama sekwencja co powyżej z zaznaczoną opcją "Wyrównaj do ścieżki"

Użycie

1. Opcjonalnie aktywuj odpowiednią Zawartość.
2. Opcjonalnie wybierz jedną lub więcej cech w Widoku drzewa lub Widoku 3D.
3. Istnieje kilka sposobów na wywołanie tego polecenia:
   • Naciśnij przycisk Szyk po ścieżce.
   • Wybierz opcję Projekt Części → Cechy transformacji → Szyk po ścieżce z menu.
4. Jeśli nie ma aktywnej Zawartości i są dwie lub więcej Zawartości w dokumencie, okno dialogowe Wymagana aktywna Zawartość zostanie otwarte i poprosi o aktywację jednej Zawartości. Jeśli jest pojedyncza Zawartość, zostanie ona aktywowana automatycznie.
5. Panel zadań Parametry szyku po ścieżce zostanie otwarty. Zobacz Opcje, aby uzyskać więcej informacji.
6. Naciśnij przycisk OK, aby zakończyć.

Opcje

Do zrobienia ...

Właściwości

Zobacz również: Widok właściwości.

Obiekt Projektu Części Szyk po ścieżce wywodzi się z obiektu ... i dziedziczy wszystkie jego właściwości. Posiada on również następujące dodatkowe właściwości:

Dane

Podstawa

• DANEOryginały (LinkList): Lista wybranych cech. Będzie ignorowane, jeśli właściwość DANETryb transformacji jest ustawiona na Cały kształt.
• DANETryb transformacji (Enumeration):

  Cechy (domyślne)

  Cały kształt.

Projekt Części

• DANEUdoskonal (Bool): Domyślna wartość to True/pl. Udoskonal kształt (wyczyść zbędne krawędzie) po operacjach.
• DANERozmyta tolerancja (FloatConstraint): Domyślna wartość to -1.0. Rozmyta tolerancja:

  Jeśli wartość > 0: użyj wartości

  Jeśli wartość = 0: pozostaw domyślną wartość

  Jeśli wartość < 0: określ wartość

Szyk po ścieżce

• DANEŚcieżka (LinkSub): Krawędzie ścieżki używane przez wzorzec.
• DANELiczba wystąpień (IntegerConstraint): Maksymalna liczba wystąpień.
• DANETryb rozmieszczenia (Enumeration): Wybiera sposób sterowania wystąpieniami, opcje to:

  Stała liczba (domyślnie)

  Stałe rozmieszczenie

  Stała liczba i rozmieszczenie

• DANE (hidden)Rozmieszczenie (Length): Odległość między wystąpieniami.
• DANEOdsunięcie początku (Length): Domyślnie 0.0 mm. Niewykorzystana odległość na początku ścieżki.
• DANEOdsunięcie końca (Length): Domyślnie 0.0 mm. Niewykorzystana odległość na końcu ścieżki.
• DANEOdwróć ścieżkę (Bool): Domyślnie False/pl. Przemierza ścieżkę w odwrotnym kierunku.
• DANEWyrównaj (Bool): Domyślnie True/pl. Wyrównuje osie X wystąpień do ścieżki.
• DANEWektor pionowy (Vector): Domyślnie Vector (0.0, 0.0, 1.0). Preferowany lokalny kierunek Z podczas wyrównywania wystąpień.

Transformacja

• DANEWygaszone indeksy (IntegerList): Indeksy instancji szyku, które są wygaszone.

Uwagi

• Jeśli używany jest szkic, ścieżka powinna zaczynać się w początku szkicu, a początki szkicu i powielanej cechy powinny się pokrywać ze względów czytelności, w przeciwnym razie położenie elementów wzorca może wyglądać nieco dziwnie.
