Macro FCCircularText/pl

Opis

Makro to wykorzystuje narzędzie Kształt z tekstu środowiska Rysunek Roboczy do tworzenia linii tekstu umieszczonej w różnych orientacjach kołowych, w tym obwodowo i spiralnie na podobieństwo Kolumny Trajana. Można go również użyć do stworzenia tarczy zegara z cyframi arabskimi 1, 2, 3 itd. lub rzymskimi I, II, III itd. To ostatnie zastosowanie zostało zainspirowane przez wątek na forum Macro to Create Clock Face autorstwa członka społeczności FC, cblt2l.

# This code is copied instead of the original macro code
# to guide the user to the online download page.
# Use it if the code of the macro is larger than 64 KB and cannot be included in the wiki
# or if the RAW code URL is somewhere else in the wiki.

from PySide import QtGui, QtCore

diag = QtGui.QMessageBox(QtGui.QMessageBox.Information,
    "Information",
    "This macro must be downloaded from this link\n"
    "\n"
    "https://gist.githubusercontent.com/mario52a/a25e802498bae6959335/raw/b80bc84eb1f39084a20564cf02c48764906fd6b8/Macro_FCCircularText.FCMacro" + "\n"
    "\n"
    "Quit this window to access the download page")

diag.setWindowFlags(QtCore.Qt.WindowStaysOnTopHint)
diag.setWindowModality(QtCore.Qt.ApplicationModal)
diag.exec_()

import webbrowser
webbrowser.open("https://gist.githubusercontent.com/mario52a/a25e802498bae6959335/raw/b80bc84eb1f39084a20564cf02c48764906fd6b8/Macro_FCCircularText.FCMacro")

Przykład działania makra przedstawiającego tekst rozmieszczony w układzie 360 stopni

Użycie

Uruchom folder makr FcString dla utworzonych znaków oraz plik FcClock dla utworzonych zegarów.

Wszystkie znaki są i pozostają niezależne. Podczas tworzenia wyciągnięć nic nie jest usuwane. Jeśli tworzony jest obiekt złożony za pomocą Run Comp, jest on kopiowany poza folder.

Opcje są domyślnie wyszarzone i aktywne we wszystkich funkcjach, jeśli są zaznaczone jako PRAWDA:

• Wyciągnięcie znaków
• Ustawienie pozycji
• Pochylenie SP

Z wyjątkiem jednej opcji w usłudze zegara, pole ustawienia pozycji Z jest aktywne i przesuwa tekst w kierunku osi Z, aby umieścić go na powierzchni nośnej.

Uwagi

• To makro będzie wyszarzać (dezaktywować) opcje, które nie są istotne dla wybranej funkcji.

Interfejs

Przegląd

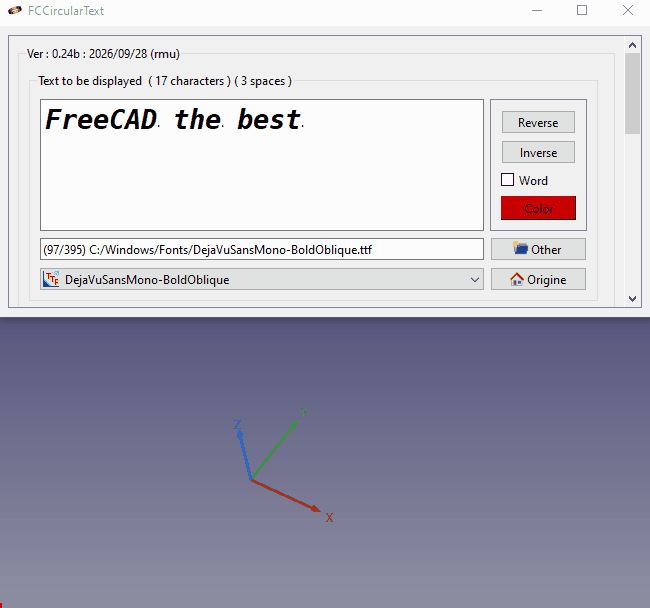

Pierwsza sekcja

• Okno TextEdit umożliwia skopiowanie tekstu do wyświetlenia (kliknięcie przycisku Reset pozwala poznać numer ciągu wejściowego, który jest wyświetlany w tytule okna)
• Przycisk Reverse odwraca tekst
• Opcja Word, gdy zaznaczona, traktuje tekst jako wyrazy, tekst jest dzielony po spacjach i wyświetlany słowo po słowie (zamiast znak po znaku w trybie domyślnym)
• Przycisk Help wyświetla stronę wiki w przeglądarce FreeCAD
• LineEdit: wyświetla ścieżkę i nazwę pliku czcionki
• Przycisk Other umożliwia wyszukanie czcionki w innym katalogu, jeśli wszystkie katalogi nie zostały wykryte automatycznie
• ComboView do wyboru czcionki
• Przycisk Origin przywraca domyślną ścieżkę systemową do czcionek, np. "C:/Windows/Fonts/"
  • Domyślnie: ARIAL.TTF

Dostępne opcje

Po pierwszym użyciu należy zmodyfikować następujące parametry:

User parameter:BaseApp/Preferences/Macros/FCMmacros/FCCircularText

switchModeTextList

• 0 = tryb tekstu normalnego (i czarnego); wyłącza przełącznik switchFontComBox
• 1 = umożliwia użycie switchFontComBox 1

switchFontComBox

• 0 = (przy switchModeTextList = 1) tryb tekstu (w kolorze) w liście ComboBox, szybszy
• 1 = (przy switchModeTextList = 1) fontFamily, wolniejszy, ale ładniejszy wygląd ComboBox!

setSystemFonts

• 0 = matplotlib.font\_manager.findSystemFonts("C:/", "ttf")

 * przeszukuje wszystkie czcionki (we wszystkich folderach i podfolderach dysku C:) — czasochłonne!!

• 1 = fontman.findSystemFonts(self.pathFont)

 * przeszukuje czcionki tylko w określonym katalogu (oraz we wszystkich jego podfolderach)

seTtextAlignement

• 0 = Wyrównanie do lewej (domyślne)
• 1 = Wyrównanie do środka
• 2 = Wyrównanie do prawej

setFontByDefault

• Domyślna czcionka

switchResetFALSE

• 0 = reset (domyślnie)
• 1 = brak resetu (niezalecane) — niektóre przełączniki mogą pozostać otwarte lub zamknięte niespodziewanie!

Przykład

[\[File\:FCCirculatText Config 0000A0.png]]

1. switchModeTextList= Template:FAŁSZ
2. switchFontComBox = Template:FAŁSZ
3. setSystemFonts = Template:FAŁSZ
4. seTtextAlignement = 0

1. switchModeTextList= Template:PRAWDA
2. switchFontComBox = Template:FAŁSZ
3. setSystemFonts = Template:FAŁSZ
4. seTtextAlignement = 0

1. switchModeTextList= Template:PRAWDA
2. switchFontComBox = Template:FAŁSZ
3. setSystemFonts = Template:FAŁSZ
4. seTtextAlignement = 1 (0=Lewo, 1=Wyśrodkowane, 2=Prawo)

1. switchModeTextList= Template:PRAWDA
2. switchFontComBox = Template:PRAWDA
3. setSystemFonts = Template:FAŁSZ
4. seTtextAlignement = 1

Druga sekcja

Konfiguracja znaków w FCCircularText

Pierwsza strefa

Twój wybór:

• Mode Stand lub Mode Flat: tekst zostanie umieszczony stojąco lub płasko (tak jak w zegarze), opcje Na zewnątrz i Wewnątrz są zamienione miejscami.

Drugi obszar

Ta sekcja pozwala skonfigurować ogólne zachowanie znaków we wszystkich dostępnych opcjach, choć z pewnymi różnicami. Jeśli polecenie nie jest używane w wybranej opcji, zostanie wyszarzone.

• 10.0 mm Promień koła : Promień koła. (Domyślnie 10)
• 2.0 mm Rozmiar znaku : Wysokość znaku. (Domyślnie 2)
• 0 deg Kąt początkowy : Kąt rozpoczęcia pierwszego znaku na kole. (Domyślnie 0°)
• 360 deg Kąt końcowy : Kąt zakończenia ostatniego znaku tekstu. (Domyślnie 360°)
• 10.0 deg Kąt korekcyjny : Kąt korekcji znaku, aby był styczny do koła. (Domyślnie 10°)
• 0.15 mm Korekcja promienia : Ustalony promień koła znaków (opcjonalne). (Domyślnie 0,15)
• Wyciągnij znaki : Zaznaczenie wyciągnięcia znaków. (Domyślnie nieaktywne)
• Ustawienie pozycji : Ustawienie tekstu w widoku 3D. (Domyślnie nieaktywne)
• Pochylenie znaków : Pochylenie znaków wokół osi X, Y i Z (np. do pokrycia stożka). (Domyślnie nieaktywne)

Na zewnątrz

Tryb domyślny. Tekst jest pisany na zewnątrz obwodu koła.

Wewnątrz

Tekst jest pisany po wewnętrznej stronie obwodu koła.

Helisa

Tekst jest wpisywany na zewnętrznym obwodzie helisy.

• Obszar helisy jest domyślnie ukryty. Okno staje się widoczne, gdy zaznaczony jest przycisk PRAWDA

• Wszystkie opcje konfiguracji znaków są dostępne.
• Krok helisy odpowiada skokowi zwojów helisy i domyślnie ustawiony jest na 2 (wysokość znaku).
• Znaki na obrót jest aktywne i domyślnie ustawione na 10, co odpowiada 10 znakom na jeden obrót helisy.

• Jeśli Krok helisy (skok helisy) wynosi zero, aktywowane są pola Spinbox Podstawa helisy oraz Koniec helisy.
• Podstawa helisy określa punkt startowy helisy (w tym pozycję Z). Jeśli wartość Umiejscowienie Z jest różna od zera, jest ona dodawana do wartości podstawy.
• Koniec helisy oznacza koniec skoku helisy; jego wartość jest obliczana na podstawie wysokości oraz liczby znaków na obrót helisy.

Zegar

Figury stanowią część koła z cyframi arabskimi lub rzymskimi.

• Domyślnie sekcja jest ukryta. Okno jest widoczne, gdy zaznaczony jest przycisk PRAWDA

• Po dokonaniu wyboru następujące funkcje stają się aktywne i możliwe do użycia:
  1. Kąt początkowy.
  2. Kąt końcowy.
  3. Kąt korekcyjny.
  4. Korekcja promienia.
  5. Przycisk Mode Stand lub Mode Flat.
• Aktywowany jest obszar Zegar.

• Promień podpory : Jeśli zostanie podana wartość, zostanie utworzona podpora (domyślnie 0).
• Jeśli Liczba ścian podpory jest różna od zera, podpora zostanie utworzona. (Jeśli Wyciągnięcie podpory = zero, zostanie utworzona tylko ściana).
  • 1 = Tworzony jest okrąg (pojawi się okrąg).
  • 2 = Tworzony jest prostokąt (długość = (Promień media * 1,5), szerokość = Promień podpory) (pojawi się prostokąt).
  • 3 = Tworzony jest trójkąt (opisany) (pojawi się trójkąt).
  • 4 = Tworzony jest kwadrat (Promień podpory) (pojawi się kwadrat).
  • 5 = Tworzony jest wielokąt o liczbie wyświetlanych ścian (opisany) (pojawi się wielokąt).
• Opcja Wyciągnięcie podpory jest aktywna i można podać wymiar wyciągnięcia.

• Jeśli Liczba ścian podpory jest równa zero, podpory nie ma.
• Mode Roman : Zapisy będą w cyfrach rzymskich I II III IIII V VI VII VIII IX X XI XII
• Axial : Cyfry zostaną zapisane osiowo.

Sekcja ścieżki

Sekcja tytułu zmienia się i wyświetla długość wybranego przewodu.

Jeśli wybierzesz jedną polilinię, łuk, okrąg, linię lub krawędź, sekcja Ścieżka jest podświetlona kolorem zielonym, a niewykorzystane polecenia są oznaczone kolorem czerwonym.

1. Ortogonalny znak jest ortogonalny do widoku
2. Styczny znak jest styczny do punktu na ścieżce polilinii

1. BB Base punkt bazowy znaku jest ustawiony na punkcie ścieżki na polilinii
2. BB Center środek obwiedni (bounding box) znaku jest ustawiony na punkcie ścieżki na polilinii
3. BB Top górna krawędź obwiedni (bounding box) znaku jest ustawiona na punkcie ścieżki na polilinii

Ostatni użyty przycisk jest zapisywany w parametrze FreeCAD.

Sekcja Polecenie

• Exit  : Zamyka makro.
• Reset  : Resetuje wszystkie wartości i wyświetla liczbę znaków widocznych w oknie.
• Run Comp : Uruchamia makro i tworzy obiekt Compound ze wszystkich znaków.
• Run  : Uruchamia makro.

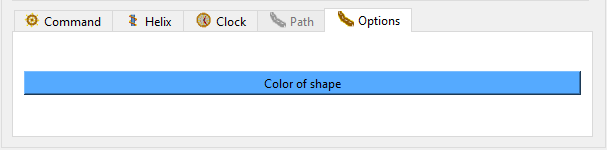

Dostępne parametry

Niektóre parametry są dostępne w ustawieniach FreeCAD, zobacz: Menu → Narzędzia → Edytuj parametry...

• Parametr użytkownika: BaseApp/Preferences/Macros/FCMmacros/FCCircularText

• • switchModeTextList :
    • Template:FAŁSZ tryb normalnego tekstu (i czarny), wyłącza switchFontComBox
    • Template:PRAWDA pozwala na użycie switchFontComBox 1 (domyślnie)
  • switchFontComBox :
    • Template:FAŁSZ (przy switchModeTextList = 1) tryb tekstu (w kolorze) w szybszej liście ComboBox (domyślnie)
    • Template:PRAWDA (przy switchModeTextList = 1) fontFamily w liście ComboBox, wolniejszy, ale ładniejszy wygląd!
  • setSystemFonts :
    • Template:FAŁSZ matplotlib.font_manager.findSystemFonts("C:/", "ttf") — przeszukuje wszystkie czcionki (we wszystkich folderach i podfolderach dysku), czasochłonne!
    • Template:PRAWDA fontman.findSystemFonts(self.pathFont) — przeszukuje czcionki tylko w katalogu (i jego podfolderach) (domyślnie)
  • seTtextAlignement : 0 = Wyrównanie do lewej (domyślnie), 1 = Wyrównanie do środka, 2 = Wyrównanie do prawej
  • setFontByDefault : Domyślna czcionka (ostatnio używana)
  • switchResetFAŁSZ : Template:FAŁSZ reset (domyślnie), Template:PRAWDA brak resetu (niezalecane), niektóre przełączniki mogą pozostać otwarte lub zamknięte niespodziewanie!
  • setPathOrthogonal : Template:PRAWDA Template:FAŁSZ
  • setPathTangent : Template:PRAWDA Template:FAŁSZ
  • setPositionBase : Template:PRAWDA Template:FAŁSZ
  • setPositionCenter : Template:PRAWDA Template:FAŁSZ
  • setPositionTop : Template:PRAWDA Template:FAŁSZ
  • switchVersionSearch : Template:PRAWDA Template:FAŁSZ
  • Version : wersja FCCircularText

Uruchom folder makr FcString dla utworzonych znaków oraz plik FcClock dla utworzonych zegarów.

Skrypt

Ikona przycisku:

- w .PNG

- w .SVG

(Zobacz stronę Dostosowanie pasków narzędzi aby uzyskać więcej informacji)

Skrypt

Macro_Circular_Text.FCMacro

lub pobierz skrypt:

- na github Macro_FCCircularText.FCMacro

- na forum Extrude from curved surface of cylinder

Przykład

Przykład na elipsie

Tryb reliefu:

Example section path

Ograniczenia

Uwaga może wystąpić błąd między wersjami. Prosimy zgłaszać problem na forum i czekać na aktualizację lub powrócić do wcześniejszej wersji makra. Dziękujemy.

Możliwe jest, że dwa znaki mogą się nakładać. Jeśli tak się stanie, dostępne jest obejście problemu za pomocą makra Rotate-To-Point.

(nie w pełni rozwinięte)

Planowane:

Pisanie na ścieżce — tekst okrągły względem wybranego obiektu pozycji.

Dziennik zmian

• ver 0.22e 2024/07/11 : usunięto "ss.support = None"

• ver 0.22d 2024/07/11 : usunięto "import WebGui" powodujące błąd w FreeCAD 0.22xxx i zastąpiono przez "import webbrowser"

• ver 0.22c 2023/11/17 : dodano przywracanie zaznaczenia po usunięciu ostatniego obiektu, autor TheMarkster, dzięki

see Curved text on a flat surface?

sel = Gui.Selection.getCompleteSelection()
#delete objects
#restore previous selection
Gui.Selection.clearSelection()
for s in sel:
    Gui.Selection.addSelection(s.Object,s.SubElementNames)

• ver 0.22b 2023/11/15 : poprawiono styl CSS (stylesheet) oraz FreeCAD.activeDocument().recompute(None,True,True)

• ver 0.22 2022/06/06 : dodano QScrollArea z powodu: Unable to run FCCircularText [Problem with screen size]

• ver 0.21 2022/05/31 : dodano przycisk do ręcznego wyszukiwania czcionek w innej ścieżce oraz przycisk do powrotu do domyślnej ścieżki czcionek systemowych

• ver 0.20 2021/04/05 : dodano ikonę w makrze, zakładkę do zmniejszania wysokości makra, usunięto wszystkie wymiary widgetów — teraz w pełni kompatybilne ze stylesheet, poprawiono wyszukiwanie wersji dla lepszej kompatybilności oraz inne drobne zmiany.

• ver 1.19 2021/03/15 : dodanie przycisku Usuń ostatni utworzony obiekt i kod FreeCAD.ActiveDocument.openTransaction("FCCTc") dla systemu Cofnij/Przywróć

• • Dodanie pola wyboru Reset dla włączonego/aktywowanego (na prośbę użytkowników) naturalnego resetu po naciśnięciu wszystkich przycisków Run i Run comp. To użycie checkBox jest not advised, jeśli wystąpi jedna usterka, należy nacisnąć przycisk Reset lub wyjść z FCCircularText i uruchomić ponownie.

• wersja 0.18 2021/01/19 : poprawka błędu patrz FCCircularText Macro issues.

• wersja 0.17b 2020/09/28 : poprawiono mały błąd (pl zamiast plm w sekcji ścieżki) i uporządkowano okno (wymiar) Zegar, Spirala, Ścieżka

• wersja 0.17 2020/09/26 : dodanie tworzenia okrągłego tekstu na wybranym przewodzie (krzywa, łuk, splajn, linia ...), tryb słowo

ver 16d 2020/09/15 : zobacz MasterCATZ skomentował wiadomość z 14 września 2020.

usunięcie sekcji testowej FC 0.18:

#### Test FreeCAD.Version simple ############################################################################################################
if int(FreeCAD.Version()[1]) < 18:      # Version de FreeCAD
    FreeCAD.Console.PrintMessage("This version " + __Title__ + " rmu  work with the FreeCAD 0.18 or higher." + "\n\n")
    FreeCAD.Console.PrintMessage("For the precedent version see the page " + "\n\n")
    FreeCAD.Console.PrintMessage("https://gist.githubusercontent.com/mario52a/a25e802498bae6959335/raw/db47f78f2b20a35137ac213b8d1a62d30f525dcb/Macro_FCCircularText.FCMacro" + "\n\n")
#### Test FreeCAD.Version simple ############################################################################################################

• ver 0.16c 2020/07/24 : zmodyfikuj tekst zaproponowany przez Kunda1 Przejrzyj FCVerticalText Macro.

• wersja 0.16b 2020/07/24 : poprawiono __title__ na __Title__ w teście 0.18 FC (patrz Przejrzyj makro FCVerticalText).

• ver 0.16 2020/06/07 : mały błąd w Linuksie ze ścieżką, impost PolicePath = "/usr/share/fonts/" (pozostanie na ścieżce /xx/xx/xx/xx/xx/xx/xx/ przy wejściu)

• ver 0.15 2020/06/01 : Dla PySide2 Qt5 dodanie czcionek matplotlib w comboView, konfiguracja na parametrze

• wersja 0.14-4 2020/04/25 : poprawiono dla "DisplayMode = u "Flat Lines" :

• ver 0.14-3 2020/04/25 : dostosowany do :

OS: Windows 10 (10.0)
Word size of OS: 64-bit
Word size of FreeCAD: 64-bit
Version: 0.19.20655 (Git)
Build type: Release
Branch: master
Hash: e8e67e8c5ebbc9f9ed9ea67aba5b891969595ece
Python version: 3.6.8
Qt version: 5.12.1
Coin version: 4.0.0a
OCC version: 7.3.0

• ver 0.14-2 2019/07/22 zamień chr(176) (daje błąd <FC 0.18) i zastąp kodem wmayer, zobacz Fehler in Version 0.19 pre ??.

       carDegrees = b' \xc2\xb0'.decode("utf-8")    #thanks wmayer	https://forum.freecad.org/viewtopic.php?f=13&t=36380&p=308476#p308357
       self.DS_InclinaisonX.setSuffix(carDegrees)
       self.DS_InclinaisonY.setSuffix(carDegrees)
       self.DS_InclinaisonZ.setSuffix(carDegrees)

• ver 0.14-1 2019/06/11 zamiana "°" na chr(176)

• wersja 0.14 2019/04/27 kompatybilna z Python 3.6.6 i Qt 5.6.2 (przyczyna: unicode() )

latest testing:

#OS: Windows 10
#Word size of OS: 64-bit
#Word size of FreeCAD: 64-bit
#Version: 0.19.16523 (Git)
#Build type: Release
#Branch: master
#Hash: 9b3ec233c8b21e0df66fada487cd10f471d60cac
#Python version: 3.6.6
#Qt version: 5.6.2
#Coin version: 4.0.0a
#OCC version: 7.3.0

• wersja 0.13 30/01/2018 dodanie funkcji Pivot do obracania postaci względem siebie

• wersja 0.13 09/08/2016 zamień przycisk "Nowa czcionka" na "fontComboBox", ponieważ w systemie Windows 10 okno czcionki pozostaje puste, a pliki są ukryte.

• wersja 0.12 03/07/2016 zoptymalizowanie kodu do akceptowania liczby dziesiętnej w określaniu kąta

zastąpienie linii

for angleTr in range(debut,rotation,((rotation-debut)/nombre)):

do

for angleTrFloat in range((debut*10000),(rotation*10000),int((round(((float(rotation)-float(debut))/float(nombre)),4)*10000)) ):    # pour 4 decimales
                angleTr = (float(angleTrFloat)/10000)

• ver 0.10 17/05/2015 dodanie linii 1365, 1366 stworzyło tylko więcej tarcz zegara ?? ()

supp.MakeFace = True
            App.activeDocument().recompute()

• ver 0.9 11/05/2015 dziękuję NormandC za testowanie

replace

self.DS_InclinaisonX.setSuffix(" X°")
        self.DS_InclinaisonY.setSuffix(" Y°")
        self.DS_InclinaisonZ.setSuffix(" Z°")

to

self.DS_InclinaisonX.setSuffix(unicode(" X°"))
        self.DS_InclinaisonY.setSuffix(unicode(" Y°"))
        self.DS_InclinaisonZ.setSuffix(unicode(" Z°"))

• ver 0.8 10/05/2015 replace "String=texte[ii2]" to "String=unicode(texte[ii2])" line 1290. cause "TypeError: Property 'FontFile': type must be str or unicode, not QString"

# ver 0.8 10/05/2015 /_ # testowanie z OS :
##################################################################################################
# OS: Ubuntu 14.04.1 LTS                          # OS: Ubuntu 14.04.2 LTS
# Platform: 32-bit                                # Word size of OS: 32-bit
# Version: 0.14.2935 (Git)                        # Word size of FreeCAD: 32-bit
# Branch: master                                  # Version: 0.16.4928 (Git)
# Hash: eab159b6ee675012bf79de838c206a311e911d85  # Branch: master
# Python version: 2.7.6                           # Hash: d8f63bcfd10301f3d1e141cced4370f0782238d0
# Qt version: 4.8.6                               # Python version: 2.7.6
# Coin version: 4.0.0a                            # Qt version: 4.8.6
# SoQt version: 1.6.0a                            # Coin version: 4.0.0a
# OCC version: 6.7.0                              # OCC version: 6.8.0.oce-0.17
##################################################################################################
# OS: Windows Vista                               # OS: Windows Vista
# Word size of OS: 32-bit                         # Word size of OS: 32-bit
# Word size of FreeCAD: 32-bit                    # Word size of FreeCAD: 32-bit
# Version: 0.15.4527 (Git)                        # Version: 0.15.4671 (Git)
# Branch: master                                  # Branch: releases/FreeCAD-0-15
# Hash: 0da2e4c45a9a259c26abd54c2a35393e1c15696f  # Hash: 244b3aef360841646cbfe80a1b225c8b39c8380c
# Python version: 2.7.8                           # Python version: 2.7.8
# Qt version: 4.8.6                               # Qt version: 4.8.6
# Coin version: 4.0.0a                            # Coin version: 4.0.0a
# OCC version: 6.7.1                              # OCC version: 6.8.0.oce-0.17
##################################################################################################

• ver 0.7 02/02/2015 usunięcie 2 str App.Console.PrintMessage(str(PolicePath)+"\n") do App.Console.PrintMessage((PolicePath)+"\n"), co powodowało błąd ze znakami powyżej 128 w ścieżce police.
• ver 0.6 23/11/2014 poprawione "texte = unicode(self.textEdit.toPlainText())" teraz akceptuje "'éèà@..."
• ver 0.5 19/11/2014 Gui
• ver 0.4 10/10/2014 dodanie zmiennej "rotation" w pętli (for i in range(0,rotation,(rotation/nombre)): # 360 a parametrer)
• ver 0.4 27/08/2014 poprawienie błędu promienia (exterieur=0, debout=1)
• ver 0.3 26/08/2014 dodanie tekstu tworzenia płaskiej krzywej
• ver 0.2 26/08/2014 dodanie tekstu tworzenia krzywej wewnętrznej
• ver 0.1

(2537)

Odnośniki internetowe

Aby skomentować Extrude from curved surface of cylinder

Środowisko pracy Rysunek Roboczy

• Kreślenie: Linia, Polilinia, Zaokrąglenie, Łuk, Łuk przez 3 punkty, Okrąg, Elipsa, Wielokąt foremny, Krzywa złożona, Krzywa Bezier'a, Punkt, Łącznik ścian, Kształt z tekstu, Kreskowanie, Prostokąt

• Adnotacje: Adnotacja wieloliniowa, Wymiarowanie, Etykieta, Edytor stylów adnotacji, Widżet skali anotacji
• Modyfikacja: Przesuń, Obróć, Skala, Odbicie lustrzane, Odsunięcie, Przytnij, Rozciągnij, Klonuj, Szyk, Szyk biegunowy, Szyk kołowy, Szyk po ścieżce, Szyk powiązań po ścieżce, Szyk z punktów, Szyk powiązań w punktach, Edycja, Podświetl element podrzędny, Połącz, Rozdziel, Ulepsz kształt, Rozbij obiekt na elementy, Polilinia na krzywą złożoną, Rysunek Roboczy do szkicu, Nachylenie, Obróć wymiar, Widok 2D kształtu

---

• Tacka narzędziowa: Wybór płaszczyzny, Ustaw styl, Przełącz tryb konstrukcyjny, Grupowanie automatyczne
• Przyciąganie: Przełącz przyciąganie, Przyciągnij do punktu końcowego, Przyciągnij do punktu środkowego, Przyciągnij do środka, Przyciągnij do kąta, Przyciąganie do punktu przecięcia, Przyciągnij prostopadle, Rozszerz, Przyciągnij równolegle, Przyciągnij specjalnie, Przyciąganie do najbliższego, Przyciągnij ortogonalnie, Przyciągnij do siatki, Przyciągnij do płaszczyzny roboczej, Przyciągnij do wymiaru, Pokaż / ukryj siatkę

---

• Różności: Zastosuj bieżący styl, Warstwa, Zarządzaj warstwami, Dodaj grupę o nazwie, Dodaj do grupy, Wybierz grupę, Dodaj do grupy konstrukcyjnej, Przełącz tryb wyświetlania, Pośrednia płaszczyzna robocza, Ulecz, Przełącz tryb kontynuacji, Pokaż przybornik przyciągania
• Dodatkowe:: Wiązania, Wypełnienie wzorem, Preferencje, Ustawienia Importu i Eksportu, DXF/DWG, SVG, OCA, DAT
• Menu podręczne:
  • Kontener warstwy: Połącz duplikaty warstw, Dodaj warstwę
  • Warstwa: Aktywuj warstwę, Zaznacz zawartość warstwy
  • Pośrednia płaszczyzna robocza: Zapisz ujęcie widoku, Zapisz stan obiektów

Centrum użytkownika

• Jak zacząć
• Instalacja: Pobieranie programu, Windows, Linux, Mac, Dodatkowych komponentów, Docker, AppImage, Ubuntu Snap
• Podstawy: Informacje na temat FreeCAD, Interfejs użytkownika, Profil nawigacji myszką, Metody wyboru, Nazwa obiektu, Edytor ustawień, Środowiska pracy, Struktura dokumentu, Właściwości, Pomóż w rozwoju FreeCAD, Dotacje

---

• Pomoc: Poradniki, Wideo poradniki
• Środowiska pracy: Strona Startowa, Złożenie, BIM, CAM, Rysunek Roboczy, MES, Inspekcja, Siatka, OpenSCAD, Część, Projekt Części, Punkty, Inżynieria Wsteczna, Robot, Szkicownik, Arkusz Kalkulacyjny, Powierzchnia 3D, Rysunek Techniczny, Test Framework

---

• Dodatki: Menadżer dodatków, Zewnętrzne środowiska pracy, Skrypty i makrodefinicje

---

• Hubs: Centrum użytkownika, Centrum Power użytkownika, Centrum programisty
