Введение

Верстак Деталь и Верстак ПроектнаяДеталь (PartDesign) используют одни и те же настройки. Их можно найти в Редакторе Настроек. В меню выберите Правка → Настройки..., а затем Деталь/ПроектнаяДеталь (Part/Part Design). Этот раздел доступен только в том случае, если в текущей сессии FreeCAD был загружен один из верстаков.

Некоторые дополнительные настройки можно изменить только в Редакторе параметров. На странице Тонкой настройки перечислены некоторые из них.

Эта страница обновлена для версии 1.0.

Доступные настройки

Имеются три вкладки: Главный, Форма представления и Внешний вид фигуры.

Главный

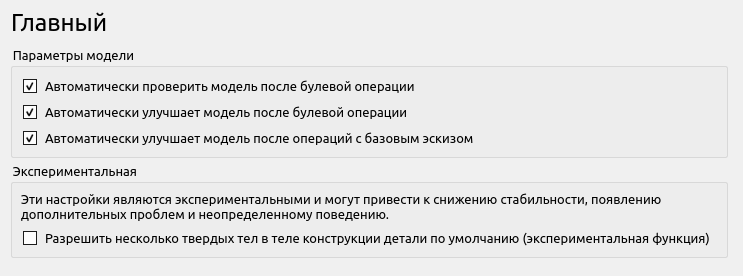

На этой странице вы можете настроить следующие параметры:

Параметр	Описание
Автоматически проверить модель после булевой операции	Если флажок установлен, то Граничное представление (рус.)(англ.) (BRep) модели проверяется после выполнения булевых операций.
Автоматически улучшать модель после булевых операций	Если флажок установлен, то модель улучшается после булевых операций.
Автоматически улучшать модель после операций с базовым эскизом	Если флажок установлен, то модели построенные на базе эскиза будут улучшатся после изминения эскиза
Разрешить несколько твёрдых тел в теле конструкции детали по умолчанию (экспериментальная функция)	Если флажок установлен, то Тела (Bodies) могут состоять из нескольких твёрдых тел. представлено в версии 1.0

Форма представления

На этой странице вы можете настроить следующие параметры:

Параметр	Описание
Максимальное отклонение в зависимости от ограничительной рамки модели	Максимальное линейное отклонение (англ.) тесселированных объектов от их поверхности.
Максимальное угловое смещение	Максимальное угловое отклонение (англ.) от одной секции тесселированного объекта к следующей секции.

Внешний вид фигуры

Объяснение цветов можно найти здесь.

На этой странице вы можете задать следующие параметры:

Name	Description
Цвет фигуры	Цвет свечения (рассеивания) для новых фигур. Если задана опция Случайный (Random), вместо него используется случайный цвет.
Цвет формы окружающей среды	Цвет окружающей среды для новых фигур. представлено в версии 1.0
Цвет формы излучения	Цвет излучения для новых фигур. представлено в версии 1.0
Зрительный цвет формы	Цвет зеркального блеска для новых форм. представлено в версии 1.0
Прозрачность фигуры	Прозрачность для новых фигур. представлено в версии 0.21
Блеск фигуры	Сила блеска для новых форм. представлено в версии 1.0
Цвет линии	Цвет линий для новых фигур.
Ширина линии	Толщина линий контура для новых фигур.
Цвет вершины	Цвет для новых вершин.
Размер вершин	Размер для новых вершин.
Цвет охватывающей рамки	Цвет оконтуривающих рамок в 3D-виде.
Размер шрифта охватывающей рамки	Размер шрифта ограничивающих рамок в 3D-виде. представлено в версии 1.0
Двухстороннее отображение	Если флажок установлен, цвет внутренней поверхности граней будет таким же, как и наружной. Если флажок не установлен, вместо него используется либо цвет подсветки, если она включена, либо чёрный.
Цвет текста	Цвет текста для новых примечаний к документу. В настоящее время эти аннотации можно добавить только с помощью консоли Python: obj = App.ActiveDocument.addObject("App::Annotation", "Label")

Тесселяция

Для эффективного отображения объекта его поверхность тесселируется/замощается (рус.) (англ.), то есть отображается с небольшими изменениями от его реальной поверхности. Это относится не только к моделям ПроектнаяДеталь (PartDesign), но и к другим объектам во FreeCAD.

Нижний предел тесселяции составляет 0,01%. Если вы действительно хотите потратить дополнительное время, вы можете уменьшить нижний предел ещё больше, открыв Редактор параметров.

В редакторе параметров перейдите в BaseApp → Preferences → Mod → Part, щёлкните правой кнопкой мыши на MeshDeviation и выберите Change value из контекстного меню. Установите значение минимальной тесселяции по вашему выбору. Помните, что значение задается в %, то есть для значения 0,005% нужно ввести 0,00005. Наименьшее возможное значение - 1e-7. Обратите внимание, что в Редакторе Настроек вы всё равно увидите 0,01%, даже если задали меньшее значение.
