PartDesign Sprocket/it

Descrizione

Questo strumento consente di creare il profilo 2D di un pignone (o corona di una catena). Può essere estruso con la funzione Estrusione.

Facoltativamente attivare il corpo corretto.
Selezionare l'opzione Part Design → Pignone... dal menu.

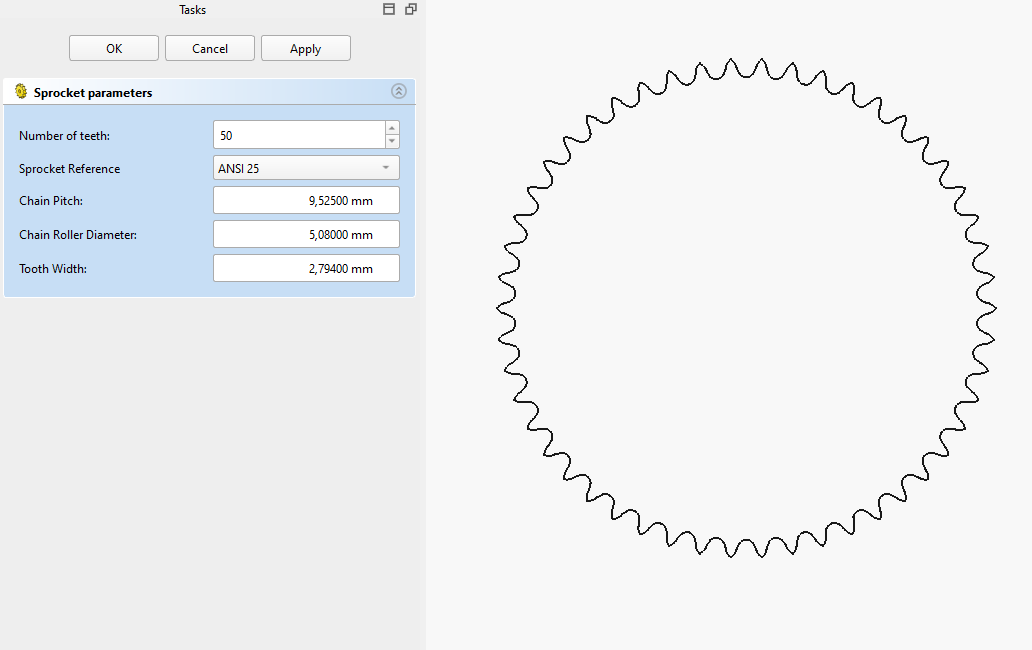

Impostare il DatiNumero di denti e il DatiRiferimento del pignone.
Fare clic su OK.
Se non è presente un corpo attivo: trascinare e rilasciare il profilo del pignone in un corpo per poter applicare ulteriori funzioni come l'estrusione.

DatiNumero di denti: numero di denti
DatiRiferimento pignone: il tipo di pignone. Un elenco di definizioni di pignoni. disponibile dalla versione 0.20 L'elenco include le norme ANSI e ISO, nonché alcune definizioni di pignoni per biciclette e motociclette.
DatiPasso catena: distanza tra due denti
DatiDiametro del rullo della catena: diametro dei rulli della catena per cui è progettato il pignone
DatiLarghezza dente: lo spessore principale del pignone. Nota: La ruota dentata non può essere semplicemente estrusa con questo spessore perché i denti hanno smussi laterali. Pertanto, osservare la definizione di ruota dentata per modellare una ruota dentata 3D valida. disponibile dalla versione 0.20
